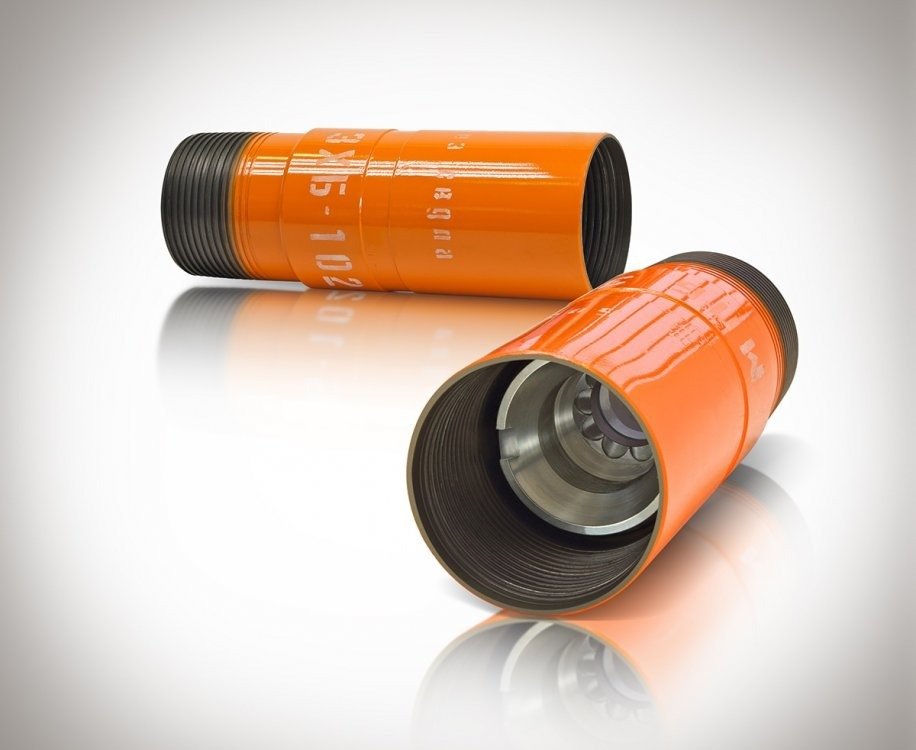

Муфта посадочная
Характеристики
Наружный диаметр, мм
110
Внутренний диаметр корпуса, мм
88
Присоединительная резьба
ОТТМ 102
Седло под
Пробку
Проходной диаметр седла, мм
52
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
11,25
Длина изделия, мм
450
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
110
Внутренний диаметр корпуса, мм
88
Присоединительная резьба
ОТТМ 102
Седло под
Шар, мм: - 20 - 25,4
Проходной диаметр седла, мм
17
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
9,4
Длина изделия, мм
300
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Чугун
Наружный диаметр, мм
116
Внутренний диаметр корпуса, мм
88
Присоединительная резьба
ОТТМ 102
Седло под
Шар, мм: 69,9 (2,75”)
Проходной диаметр седла, мм
64,3
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
85,0 (867)
Группа прочности
Р110
Масса, кг
8,0
Длина изделия, мм
300
Максимальная температура, К (°С)
373 (100)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
115
Внутренний диаметр корпуса, мм
88
Присоединительная резьба
ОТТМ 102
Седло под
Шар, мм: 50,8
Проходной диаметр седла, мм
45,2
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
85,0 (867)
Группа прочности
Р110
Длина изделия, мм
300
Максимальная температура, К (°С)
423 (150)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
127,5
Внутренний диаметр корпуса, мм
99
Присоединительная резьба
ОТТМ 114
Седло под
Пробку
Проходной диаметр седла, мм
52
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
14,7
Длина изделия, мм
470
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
127,5
Внутренний диаметр корпуса, мм
99
Присоединительная резьба
ОТТМ 114
Седло под
Шар, мм: 25,4
Проходной диаметр седла, мм
20
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
11,2
Длина изделия, мм
325
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
127,5
Внутренний диаметр корпуса, мм
100
Присоединительная резьба
ОТТМ 114
Седло под
Шар, мм: 25,4 38,1
Проходной диаметр седла, мм
20
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
13,7
Длина изделия, мм
393
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
142
Внутренний диаметр корпуса, мм
112
Присоединительная резьба
ОТТМ 127
Седло под
Шар, мм: 38,1
Проходной диаметр седла, мм
32
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
10,2
Длина изделия, мм
335
Максимальная температура, К (°С)
373 (100)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
154
Внутренний диаметр корпуса, мм
121
Присоединительная резьба
ОТТМ 140
Седло под
Пробку
Проходной диаметр седла, мм
46
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
21
Длина изделия, мм
330
Максимальная температура, К (°С)
423 (150)
Материал внутренних частей
Чугун
Наружный диаметр, мм
166
Внутренний диаметр корпуса, мм
129
Присоединительная резьба
ВС 146,05
Седло под
Пробку
Проходной диаметр седла, мм
59
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
29
Длина изделия, мм
400
Максимальная температура, К (°С)
373 (100)
Материал внутренних частей
Бронза
Наружный диаметр, мм
166
Внутренний диаметр корпуса, мм
129
Присоединительная резьба
ВС 146,05
Седло под
Шар, мм: 50,8
Проходной диаметр седла, мм
45
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
23
Длина изделия, мм
400
Максимальная температура, К (°С)
373 (100)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр муфты D, мм
110
Посадочный диаметр под пробку прочистную
52
Диаметр проходного канала, мм
38
Внутренний диаметр после разбуривания, мм
88
Длина муфты, мм
300
Присоединительная резьба
ОТТМ 102 ТУ 14-161-163-96
Масса, кг
6,7
Максимальная температура, К (°С)
373 (100)
Наружный диаметр муфты D, мм
127,5
Посадочный диаметр под пробку прочистную
52
Диаметр проходного канала, мм
52
Внутренний диаметр после разбуривания, мм
100
Длина муфты, мм
325
Присоединительная резьба
ОТТМ 114 ГОСТ 632-80
Масса, кг
9,9
Описание
Предназначена для посадки тандема продавочной и прочистной пробок в приемное гнездо, его герметизации и фиксации.
