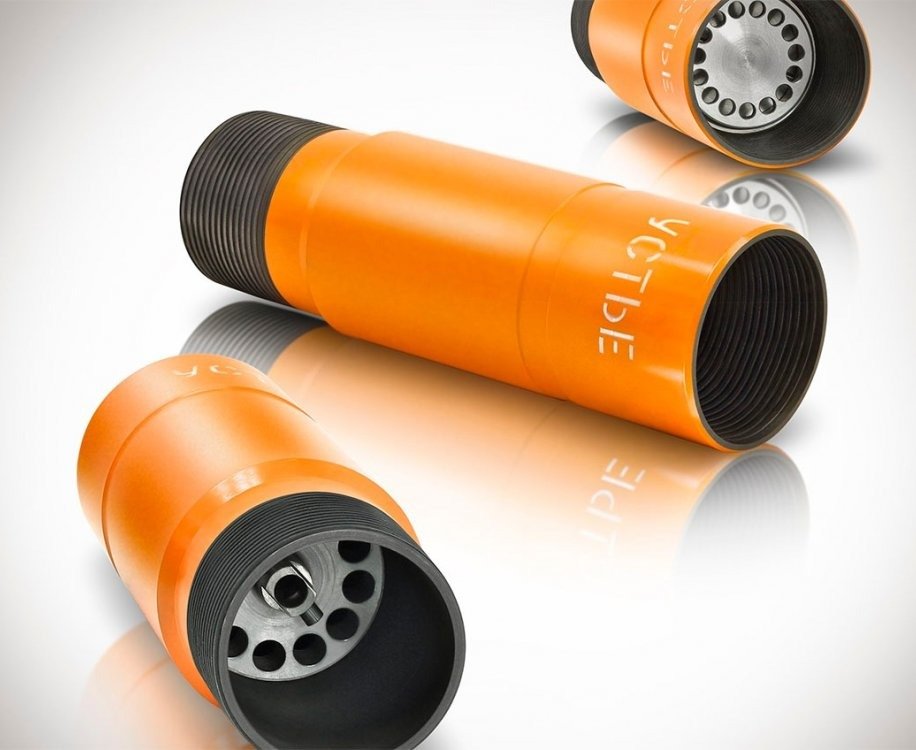

Клапан обратный
Характеристики
Наружный диаметр, мм
110
Внутренний диаметр корпуса, мм
89
Длина клапана, мм
260
Присоединительная резьба
ОТТМ 102 ТУ 14-161-163-96
Масса, кг
5,1
Тип уплотнения: корпус-седло
металл-полиуретан
Максимальная рабочая температура, К (°С)
373 (100)
Наружный диаметр, мм
114
Внутренний диаметр корпуса, мм
127,5
Длина клапана, мм
300
Присоединительная резьба
ОТТМ 114 ГОСТ 632-80
Масса, кг
8,48
Тип уплотнения: корпус-седло
металл-полиуретан
Наружный диаметр, мм
127,5
Внутренний диаметр корпуса, мм
100
Длина клапана, мм
400
Присоединительная резьба
ОТТМ 114 ГОСТ 632-80
Масса, кг
8,5
Тип уплотнения: корпус-седло
металл-резина
Максимальная рабочая температура, К (°С)
560(150)
Наружный диаметр, мм
110
Внутренний диаметр корпуса, мм
88,6
Присоединительная резьба
ОТТМ 102
Выдерживаемый перепад давления при проверке клапана на герметичность, МПа (кгс/см2)
35,0 (357)
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
9,2
Длина изделия, мм
420
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
110
Внутренний диаметр корпуса, мм
88,6
Присоединительная резьба
ОТТМ 102
Выдерживаемый перепад давления при проверке клапана на герметичность, МПа (кгс/см2)
35,0 (357)
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
9,5
Длина изделия, мм
420
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
127
Внутренний диаметр корпуса, мм
100
Присоединительная резьба
ОТТМ 114
Выдерживаемый перепад давления при проверке клапана на герметичность, МПа (кгс/см2)
35,0 (357)
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
12,7
Длина изделия, мм
370
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
127
Внутренний диаметр корпуса, мм
100
Присоединительная резьба
ОТТМ 114
Выдерживаемый перепад давления при проверке клапана на герметичность, МПа (кгс/см2)
35,0 (357)
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
12,7
Длина изделия, мм
370
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
133
Внутренний диаметр корпуса, мм
100
Присоединительная резьба
TMK UP GF 114
Выдерживаемый перепад давления при проверке клапана на герметичность, МПа (кгс/см2)
35,0 (357)
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
27,8
Длина изделия, мм
744
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
127
Внутренний диаметр корпуса, мм
100
Присоединительная резьба
ВС 114
Выдерживаемый перепад давления при проверке клапана на герметичность, МПа (кгс/см2)
35,0 (357)
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
12,7
Длина изделия, мм
370
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
127
Внутренний диаметр корпуса, мм
98
Присоединительная резьба
ОТТГ 114
Выдерживаемый перепад давления при проверке клапана на герметичность, МПа (кгс/см2)
32 (326)
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
32 (326)
Группа прочности
-
Масса, кг
12,3
Длина изделия, мм
407
Максимальная температура, К (°С)
383 (110)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
154
Внутренний диаметр корпуса, мм
121
Присоединительная резьба
ОТТМ 140
Выдерживаемый перепад давления при проверке клапана на герметичность, МПа (кгс/см2)
34,3 (350)
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
26,3
Длина изделия, мм
400
Максимальная температура, К (°С)
423 (150)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
154
Внутренний диаметр корпуса, мм
121,3
Присоединительная резьба
ВС 139,70
Выдерживаемый перепад давления при проверке клапана на герметичность, МПа (кгс/см2)
34,3 (350)
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
22,1
Длина изделия, мм
450
Максимальная температура, К (°С)
423 (150)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
166
Внутренний диаметр корпуса, мм
129
Присоединительная резьба
ВС 146,05
Выдерживаемый перепад давления при проверке клапана на герметичность, МПа (кгс/см2)
35,0 (357)
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Масса, кг
19,2
Длина изделия, мм
350
Максимальная температура, К (°С)
373 (100)
Материал внутренних частей
Алюминиевый сплав
Наружный диаметр, мм
194,5
Внутренний диаметр корпуса, мм
159
Присоединительная резьба
ОТТМ 178-А
Выдерживаемый перепад давления при проверке клапана на герметичность, МПа (кгс/см2)
35,0 (357)
Максимальное внутреннее избыточное давление, выдерживаемое корпусом, МПа (кгс/см2)
35,0 (357)
Группа прочности
Р110
Масса, кг
35,3
Длина изделия, мм
500
Максимальная температура, К (°С)
393 (120)
Материал внутренних частей
Алюминиевый сплав
Описание
Предназначен для предотвращения самопроизвольного заполнения “хвостовика” буровым раствором или пластовой жидкостью, исключения возвратного перетекания цементного раствора из затрубного пространства внутрь “хвостовика”.
