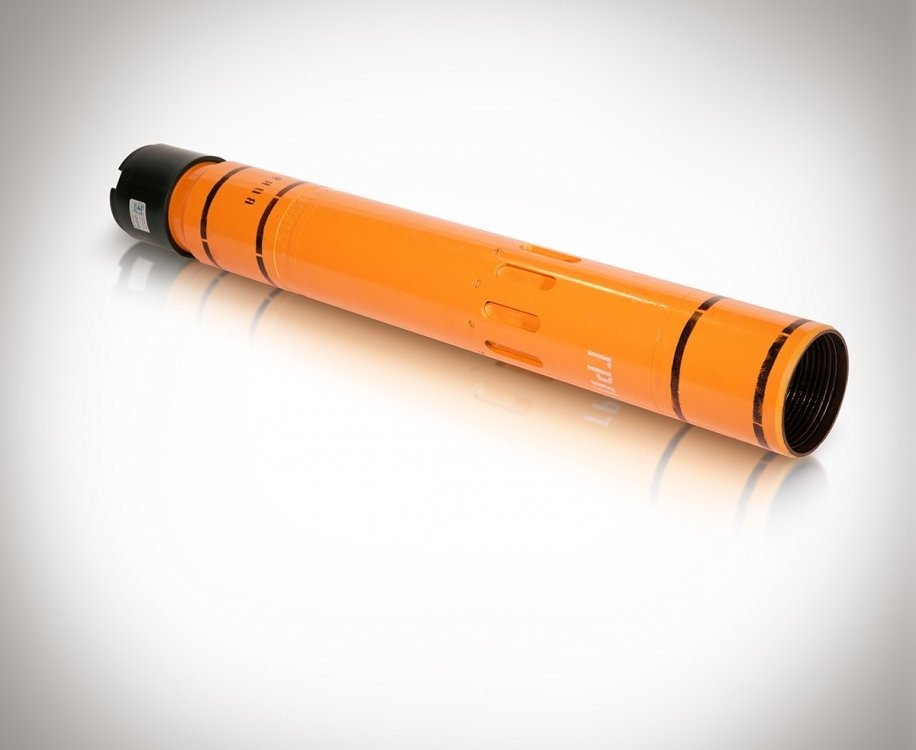

Муфта цементировочная
Характеристики
Наружный диаметр, мм
115
Диаметр проходного канала, мм
39
Внутренний диаметр после разбуривания, мм
88
Длина, мм
1087
Присоединительная резьба, муфта-ниппель
ОТТМ 102 ТУ 14-161-163-96
Давление открытия окон цементировочных, Мпа (кгс/см2)
18
Наружный диаметр, мм
115
Диаметр проходного канала, мм
39
Внутренний диаметр после разбуривания, мм
88
Длина, мм
893
Присоединительная резьба, муфта-ниппель
ОТТМ 102 ТУ 14-161-163-96
Давление открытия окон цементировочных, Мпа (кгс/см2)
18
Наружный диаметр, мм
128
Диаметр проходного канала, мм
39
Внутренний диаметр после разбуривания, мм
99
Длина, мм
985
Присоединительная резьба, муфта-ниппель
ОТТМ 114 ГОСТ 632-80
Давление открытия окон цементировочных, Мпа (кгс/см2)
18
Наружный диаметр, мм
177
Диаметр проходного канала, мм
59,6
Внутренний диаметр после разбуривания, мм
129
Количество цементировочных окон, шт
6
Длина изделия, мм
880
Присоединительная резьба: муфта –ниппель
ВС 146,05 ГОСТ Р 51906-2015
Давление открытия окон цементировочных, Мпа (кгс/см2)
17,6±1,5 (180±15)
Наружный диаметр, мм
177
Диаметр проходного канала, мм
65
Внутренний диаметр после разбуривания, мм
129
Количество цементировочных окон, шт
6
Длина изделия, мм
880
Присоединительная резьба: муфта –ниппель
ВС 146,05 ГОСТ Р 51906-2015
Давление открытия окон цементировочных, Мпа (кгс/см2)
17,6±1,5 (180±15)
Наружный диаметр, мм
115
Внутренний диаметр, мм
89
Проходной диаметр, мм
39
Длина изделия, мм
605
Присоединительная резьба
ОТТМ 102
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2): основных, резервных
18,0±1,0 (183±10) 22,50+2,50 (229,4+25,5)
Диаметр посадочный для пробки прочистной, мм
52
Диаметр окна, мм
12
Количество окон
5
Общая площадь окон муфты, мм2
565
Материал внутренних деталей
Алюминиевый сплав
Закрытие муфты без посадки пробки
Нет
Масса, кг
35,4
Максимальная температура, К (°С)
393 (120)
Наружный диаметр, мм
116
Внутренний диаметр, мм
88
Проходной диаметр, мм
48
Длина изделия, мм
686
Присоединительная резьба
ОТТМ 102
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2): основных, резервных
16,2±1,5 (165±15)
Диаметр посадочный для пробки прочистной, мм
52
Диаметр окна, мм
46х12
Количество окон
6
Общая площадь окон муфты, мм2
3126
Материал внутренних деталей
Алюминиевый сплав
Закрытие муфты без посадки пробки
Да
Масса, кг
22,6
Максимальная температура, К (°С)
373(100)
Наружный диаметр, мм
128
Внутренний диаметр, мм
99
Проходной диаметр, мм
40
Длина изделия, мм
853
Присоединительная резьба
ОТТМ 114
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2): основных, резервных
18,1±1,5 (185±15) 20,1±1,5 (205±15)
Диаметр посадочный для пробки прочистной, мм
52
Диаметр окна, мм
16
Количество окон
3
Общая площадь окон муфты, мм2
566
Материал внутренних деталей
Алюминиевый сплав
Закрытие муфты без посадки пробки
Да
Масса, кг
35,2
Максимальная температура, К (°С)
393 (120)
Наружный диаметр, мм
128
Внутренний диаметр, мм
97
Проходной диаметр, мм
40
Длина изделия, мм
985
Присоединительная резьба
ОТТГ 114
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2): основных, резервных
17,6…21 (179,5….214)
Диаметр посадочный для пробки прочистной, мм
52
Диаметр окна, мм
16
Количество окон
3
Общая площадь окон муфты, мм2
566
Материал внутренних деталей
Алюминиевый сплав
Закрытие муфты без посадки пробки
Да
Масса, кг
38,5
Максимальная температура, К (°С)
373(100)
Наружный диаметр, мм
142
Внутренний диаметр, мм
107
Проходной диаметр, мм
50
Длина изделия, мм
1011
Присоединительная резьба
ОТТМ 127
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
30(306)
Группа прочности
N80
Давления открытия окон муфты, МПа (кгс/см2): основных, резервных
Диаметр посадочный для пробки прочистной, мм
65
Диаметр окна, мм
19
Количество окон
3
Общая площадь окон муфты, мм2
850
Материал внутренних деталей
Алюминиевый сплав
Закрытие муфты без посадки пробки
Да
Масса, кг
43
Максимальная температура, К (°С)
373(100)
Наружный диаметр, мм
177
Внутренний диаметр, мм
129
Проходной диаметр, мм
59,6
Длина изделия, мм
880
Присоединительная резьба
ВС 146,05
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2): основных, резервных
17,6±1,5 (180±15)
Диаметр посадочный для пробки прочистной, мм
67
Диаметр окна, мм
65х12
Количество окон
6
Общая площадь окон муфты, мм2
4494
Материал внутренних деталей
Чугун
Закрытие муфты без посадки пробки
Да
Масса, кг
72,6
Максимальная температура, К (°С)
373(100)
Наружный диаметр, мм
177
Внутренний диаметр, мм
129
Проходной диаметр, мм
59,6
Длина изделия, мм
880
Присоединительная резьба
ВС 146,05
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2): основных, резервных
17,6±1,5 (180±15)
Диаметр посадочный для пробки прочистной, мм
67
Диаметр окна, мм
65х12
Количество окон
6
Общая площадь окон муфты, мм2
4494
Материал внутренних деталей
Алюминиевый сплав
Закрытие муфты без посадки пробки
Да
Масса, кг
69,5
Максимальная температура, К (°С)
373(100)
Наружный диаметр, мм
210
Внутренний диаметр, мм
159,4
Проходной диаметр, мм
138
Длина изделия, мм
950
Присоединительная резьба
ВС 177,80
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2): основных, резервных
22,5±1,5 (229±15)
Диаметр посадочный для пробки прочистной, мм
138
Диаметр окна, мм
22
Количество окон
8
Общая площадь окон муфты, мм2
3040
Материал внутренних деталей
Растворимый
Закрытие муфты без посадки пробки
Нет
Масса, кг
85,7
Максимальная температура, К (°С)
393(120)
Наружный диаметр, мм
210
Внутренний диаметр, мм
159,4
Проходной диаметр, мм
138
Длина изделия, мм
950
Присоединительная резьба
ВС 177,80
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70,0 (714)
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2): основных, резервных
22,5±1,5 (229±15)
Диаметр посадочный для пробки прочистной, мм
138
Диаметр окна, мм
22
Количество окон
8
Общая площадь окон муфты, мм2
3040
Материал внутренних деталей
Чугун
Закрытие муфты без посадки пробки
Нет
Масса, кг
85,7
Максимальная температура, К (°С)
393 (120)
Описание
Муфта цементировочная предназначена для проведения работ по цементированию затрубного пространства хвостовика.
