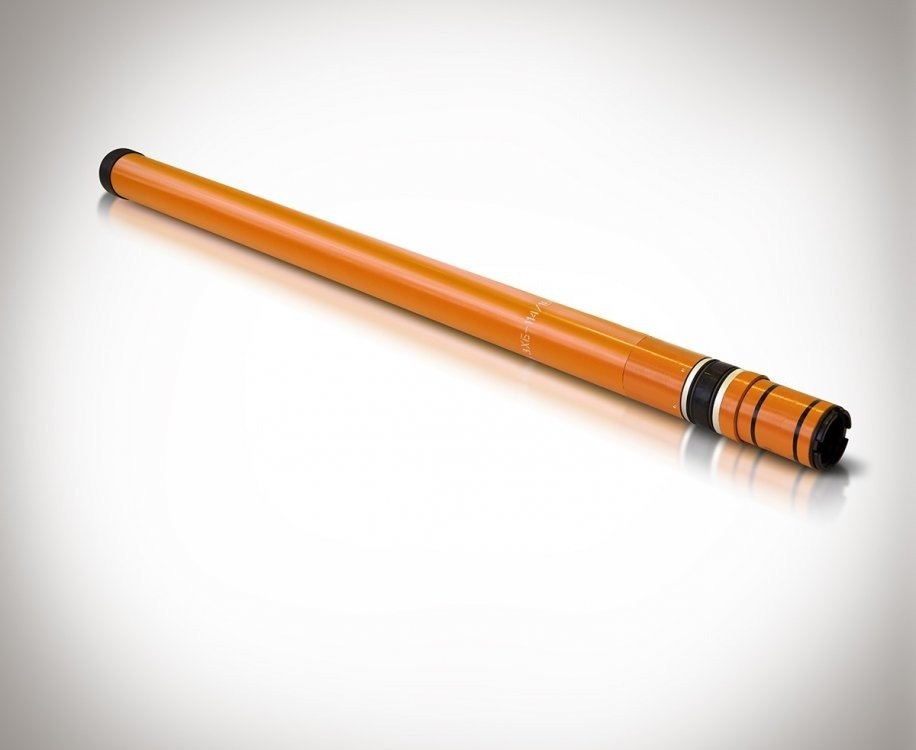

Пакер верхний
Характеристики
Внутренний диаметр промежуточной обсадной колонны, мм
126 – 133
Наружный диаметр пакера верхнего, мм
123
Диаметр проходного канала, мм
88
Внутренний диаметр штанг, мм
105
Длина пакера, мм
2089
Масса, кг
48
Присоединительная резьба
ОТТМ 102 ТУ 14-161-163-96
Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс
5715 ± 570
Максимальный перепад давления, воспринимаемый манжетой , МПа
20
Максимальная рабочая температура, К(°С)
373 (100)
Внутренний диаметр промежуточной обсадной колонны, мм
124 – 128
Наружный диаметр пакера верхнего, мм
119
Диаметр проходного канала, мм
88
Внутренний диаметр штанг, мм
105
Длина пакера, мм
2089
Масса, кг
47
Присоединительная резьба
ОТТМ 102 ТУ 14-161-163-96
Максимальный перепад давления, воспринимаемый манжетой , МПа
20
Внутренний диаметр промежуточной обсадной колонны, мм
150 – 155 (155 - 160)
Наружный диаметр пакера верхнего, мм
144 (148)
Диаметр проходного канала, мм
99
Внутренний диаметр штанг, мм
127
Длина пакера, мм
2395
Масса, кг
65
Присоединительная резьба
ОТТМ 114 ГОСТ 632-80
Максимальный перепад давления, воспринимаемый манжетой , МПа
20
Внутренний диаметр промежуточной обсадной колонны, мм
147 - 152
Наружный диаметр пакера верхнего, мм
141
Диаметр проходного канала, мм
100
Внутренний диаметр штанг, мм
127
Длина пакера, мм
2395
Масса, кг
65
Присоединительная резьба
OТТМ 114 ГОСТ 632-80
Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс
6000±300
Максимальный перепад давления, воспринимаемый манжетой , МПа
20
Внутренний диаметр промежуточной обсадной колонны, мм
150-154
Наружный диаметр пакера верхнего, мм
144
Диаметр проходного канала, мм
100
Внутренний диаметр штанг, мм
127
Длина пакера, мм
1190
Масса, кг
43
Присоединительная резьба
ОТТМ 114 ГОСТ 632-80
Максимальный перепад давления, воспринимаемый манжетой , МПа
20
Внутренний диаметр промежуточной обсадной колонны, мм
119-123
Наружный диаметр пакера верхнего, мм
113
Диаметр проходного канала, мм
85
Внутренний диаметр штанг, мм
103
Длина пакера, мм
1460
Масса, кг
27,5
Присоединительная резьба
OТТМ 98,6 ТУ 14-161-163-96
Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс
5061 ± 506
Максимальный перепад давления, воспринимаемый манжетой , МПа
20
Внутренний диаметр промежуточной обсадной колонны, мм
159,6 – 166,2
Наружный диаметр пакера верхнего, мм
153
Диаметр проходного канала, мм
112
Внутренний диаметр штанг, мм
133,5
Длина пакера, мм
2400(1230)
Масса, кг
69,2(46)
Присоединительная резьба
ОТТМ 127 ГОСТ 632-80
Осевая нагрузка, воспринимаемая подвеской в рабочем положении, кгс
6000 ± 300
Максимальный перепад давления, воспринимаемый манжетой , МПа
20(25)
Описание
Предназначен для уплотнения межтрубного пространства между верхом хвостовика и обсадной колонной,
исключения миграции газа и смещения хвостовика из установленного положения.
