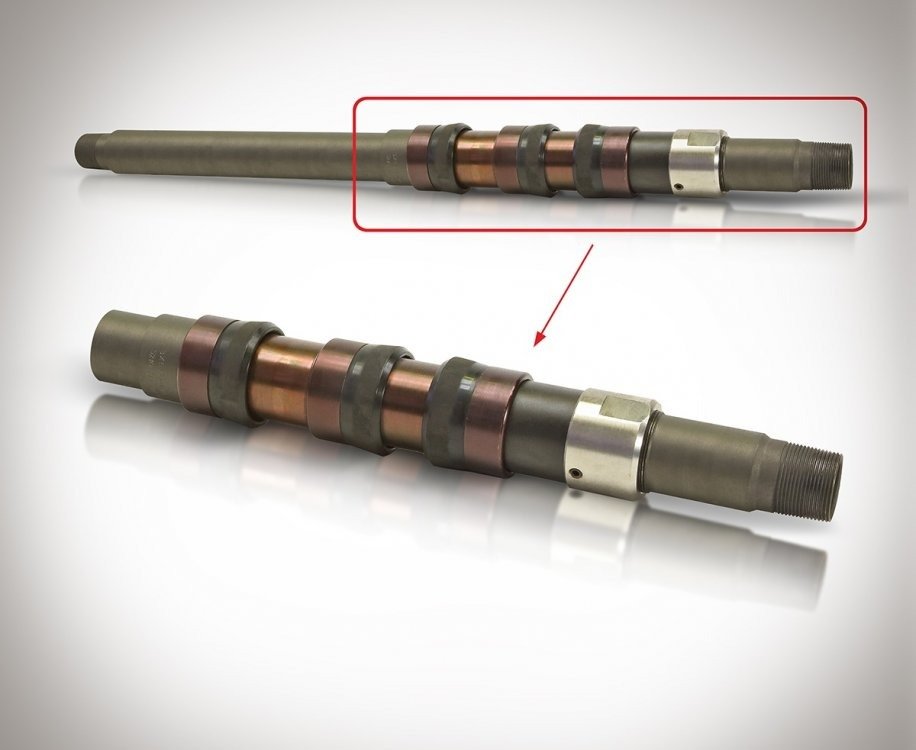

Манжетный блок и ниппель уплотняющий
Характеристики
Внутренний диаметр промежуточной обсадной колонны, мм
126 – 135
Диаметр манжет, мм
90,3
Уплотняемый диаметр, мм
88…89,5
Диаметр проходного канала, мм
44
Длина, мм
1080
Присоединительная резьба
В-48 ГОСТ 633-80
Масса, кг
18,3
Максимальная рабочая температура, °С
373 (100)
Внутренний диаметр промежуточной обсадной колонны, мм
126-135
Диаметр манжет, мм
90
Уплотняемый диаметр, мм
88…89,5
Диаметр проходного канала, мм
44
Длина, мм
900
Присоединительная резьба
В-60 ГОСТ 633-80
Масса, кг
11
Внутренний диаметр промежуточной обсадной колонны, мм
147 – 154
Диаметр манжет, мм
101,6
Уплотняемый диаметр, мм
100
Диаметр проходного канала, мм
44
Длина, мм
1080
Присоединительная резьба
В-48, В-60 ГОСТ 633-80
Масса, кг
33
Внутренний диаметр промежуточной обсадной колонны, мм
147-154
Диаметр манжет, мм
101,6
Уплотняемый диаметр, мм
100
Диаметр проходного канала, мм
44
Масса, кг
1080
Присоединительная резьба
В-60, 60 ГОСТ 633-80
Масса, кг
20
Внутренний диаметр промежуточной обсадной колонны, мм
154,6 – 166,2
Диаметр манжет, мм
116
Уплотняемый диаметр, мм
112
Диаметр проходного канала, мм
51
Длина, мм
1130
Присоединительная резьба
В-60 ГОСТ 633-80
Масса, кг
20,9
Уплотняемый диаметр, мм
89
Диаметр по корпусу, мм
87
Диаметр проходного канала, мм
51
Длина, мм
1080
Присоединительная резьба: со стороны забоя, со стороны устья
В–60
Максимальное дифференциальное давление, выдерживаемое изделием, не менее, МПа (кгс/см²)
31,4 (320)
Масса, кг
14,7
Максимальная температура, К (С)
393 (120)
Уплотняемый диаметр, мм
100
Диаметр по корпусу, мм
98
Диаметр проходного канала, мм
44
Длина, мм
1080
Присоединительная резьба: со стороны забоя, со стороны устья
В-48 В-60
Максимальное дифференциальное давление, выдерживаемое изделием, не менее, МПа (кгс/см²)
25,0 (255)
Масса, кг
20,4
Максимальная температура, К (С)
393 (120)
Уплотняемый диаметр, мм
100
Диаметр по корпусу, мм
98
Диаметр проходного канала, мм
51
Длина, мм
1080
Присоединительная резьба: со стороны забоя, со стороны устья
В–60
Максимальное дифференциальное давление, выдерживаемое изделием, не менее, МПа (кгс/см²)
25,0 (255)
Масса, кг
16,7
Максимальная температура, К (С)
393 (120)
Уплотняемый диаметр, мм
100
Диаметр по корпусу, мм
98
Диаметр проходного канала, мм
55
Длина, мм
735
Присоединительная резьба: со стороны забоя, со стороны устья
В–60
Максимальное дифференциальное давление, выдерживаемое изделием, не менее, МПа (кгс/см²)
31,4 (320)
Масса, кг
9,5
Максимальная температура, К (С)
393 (120)
Уплотняемый диаметр, мм
112
Диаметр по корпусу, мм
108
Диаметр проходного канала, мм
51
Длина, мм
1130
Присоединительная резьба: со стороны забоя, со стороны устья
В–60
Максимальное дифференциальное давление, выдерживаемое изделием, не менее, МПа (кгс/см²)
31,4 (320)
Масса, кг
20,9
Максимальная температура, К (°С)
393 (120)
Уплотняемый диаметр, мм
112
Диаметр по корпусу, мм
108
Диаметр проходного канала, мм
51
Длина, мм
866
Присоединительная резьба: со стороны забоя, со стороны устья
В–60
Максимальное дифференциальное давление, выдерживаемое изделием, не менее, МПа (кгс/см²)
31,4 (320)
Масса, кг
16,3
Максимальная температура, К (°С)
393 (120)
Уплотняемый диаметр, мм
159
Диаметр по корпусу, мм
157
Диаметр проходного канала, мм
99
Длина, мм
342
Присоединительная резьба: со стороны забоя, со стороны устья
НКТ 114
Максимальное дифференциальное давление, выдерживаемое изделием, не менее, МПа (кгс/см²)
31,4 (320)
Масса, кг
20,0
Максимальная температура, К (°С)
393 (120)
Описание
Инструмент посадочный предназначен для спуска в скважину, приведения в действие технологической оснастки “хвостовика“, разъединения инструмента и “хвостовика” до цементирования или после.
