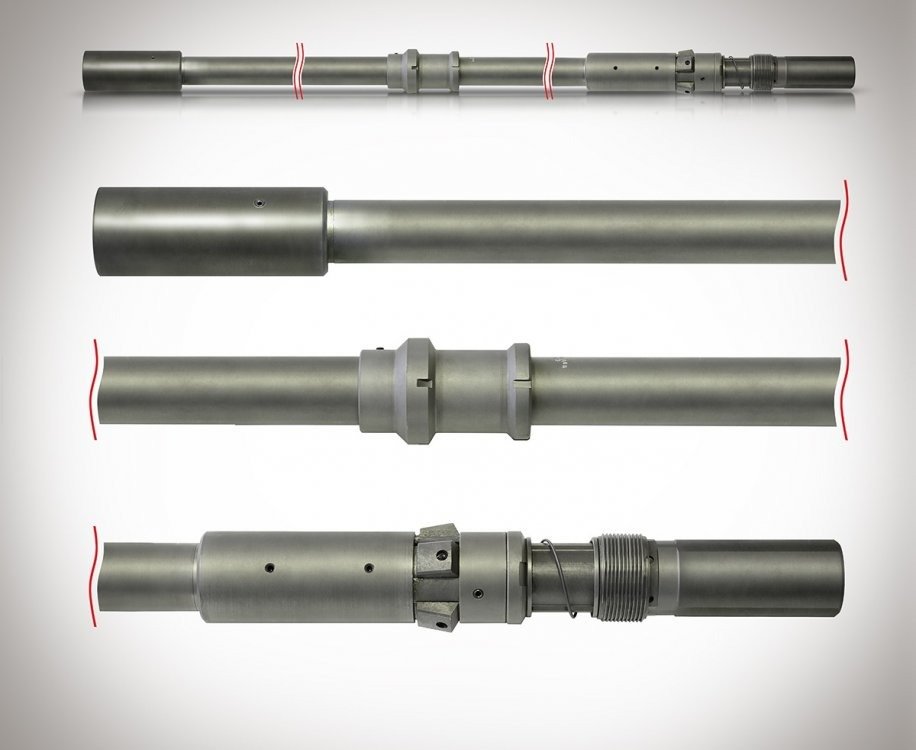

Инструмент посадочный/установочный
Характеристики
Наружный диаметр переводника верхнего, мм
105
Диаметр проходного канала, мм
43
Длина, мм
3775
Масса, кг
98
Мах осевая нагрузка при растяжении, воспринимаемая инструментом, кгс
70000
Тип присоединительной резьбы: переводник верхний
З-86 ГОСТ 28487-90
переводник нижний
В-48 ГОСТ 633-80
гайка плавающая
Спец. трап. 94×8 (РЧ) LH
Максимальная рабочая температура, °С
373 (100)
Наружный диаметр переводника верхнего, мм
105(127)
Диаметр проходного канала, мм
51
Длина, мм
3805(2340)
Масса, кг
128(104)
Мах осевая нагрузка при растяжении, воспринимаемая инструментом, кгс
90000
Тип присоединительной резьбы: переводник верхний
З-86 ГОСТ 28487-90 (З-102ГОСТ 28487-90)
переводник нижний
В-60 ГОСТ 633-80
гайка плавающая
Спец. трап. 108×8 (РЧ) LH
Наружный диаметр переводника верхнего, мм
133
Диаметр проходного канала, мм
51
Длина, мм
3805
Масса, кг
154
Мах осевая нагрузка при растяжении, воспринимаемая инструментом, кгс
90000
Тип присоединительной резьбы: переводник верхний
З-108 ГОСТ 28487-90
переводник нижний
В-60 ГОСТ 633-80
гайка плавающая
Спец. трап. 108×8 (РЧ) LH
Наружный диаметр переводника верхнего, мм
105
Диаметр проходного канала, мм
43
Длина, мм
3775,5
Масса, кг
99
Мах осевая нагрузка при растяжении, воспринимаемая инструментом, кгс
70000
Тип присоединительной резьбы: переводник верхний
З-86 ГОСТ 28487-90
переводник нижний
В-48 ГОСТ 633-80
гайка плавающая
Спец. трап. 94×8 (РЧ) LH
Наружный диаметр переводника верхнего, мм
105
Диаметр проходного канала, мм
51
Длина, мм
3810
Масса, кг
131(136)
Мах осевая нагрузка при растяжении, воспринимаемая инструментом, кгс
90000
Тип присоединительной резьбы: переводник верхний
З-86 ГОСТ 28487-90 (З-108 ГОСТ 28487-90)
переводник нижний
В-60 ГОСТ 633-80
гайка плавающая
Спец. трап. 118×8 (РЧ) LH
Наружный диаметр переводника верхнего, мм
127
Диаметр проходного канала, мм
51
Длина, мм
2330
Масса, кг
107
Мах осевая нагрузка при растяжении, воспринимаемая инструментом, кгс
90000
Тип присоединительной резьбы: переводник верхний
З-102 ГОСТ 28487-90
переводник нижний
В-60 ГОСТ 633-80
гайка плавающая
Спец. трап. 118×8 (РЧ) LH
Наружный диаметр переводника верхнего, мм
105
Диаметр проходного канала, мм
44
Длина, мм
3584
Масса, кг
117
Мах осевая нагрузка при растяжении, воспринимаемая инструментом, кгс
70000
Тип присоединительной резьбы: переводник верхний
З-86 ГОСТ 28487-90
гайка плавающая
Спец. трап. 94×8 (РЧ) LH
Диаметр манжет, мм
90
Диаметр цанги, мм
119
Максимальная рабочая температура, К(°С)
373 (100)
Наружный диаметр переводника верхнего, мм
127(105)
Диаметр проходного канала, мм
51
Длина, мм
3256
Масса, кг
141(134)
Мах осевая нагрузка при растяжении, воспринимаемая инструментом, кгс
70000
Тип присоединительной резьбы: переводник верхний
З-102 ГОСТ 28487-90 (З-86 ГОСТ 28487-90)
переводник нижний
В-60 ГОСТ 633-80
гайка плавающая
Спец. трап. 94×8 (РЧ) LH
Диаметр цанги, мм
139
Максимальная рабочая температура, °С
373 (100)
Наружный диаметр переводника верхнего, мм
127(105)
Диаметр проходного канала, мм
51
Длина, мм
3358
Масса, кг
144(137)
Мах осевая нагрузка при растяжении, воспринимаемая инструментом, кгс
70000
Тип присоединительной резьбы: переводник верхний
З-102 ГОСТ 28487-90 (З-86 ГОСТ 28487-90)
переводник нижний
В-60 ГОСТ 633-80
гайка плавающая
Спец. трап. 118×8 (РЧ) LH
Диаметр цанги, мм
139
Максимальная рабочая температура, К(°С)
373 (100)
Диаметр проходного канала, мм
43
Длина, мм
3775
Максимальная осевая нагрузка, воспринимаемая инструментом, кН
686
Присоединительная резьба: со стороны забоя, со стороны устья плавающей гайки
В-60 З-86 Tr 94×8 (Р4)-LH
Перепад давления, МПа (кгс/см²)
30,9 (315)
Количество оборотов вправо для механического разъединения, шт
20
Масса, кг
98
Максимальная температура, К (°С)
393 (120)
Диаметр проходного канала, мм
51
Длина, мм
3490
Максимальная осевая нагрузка, воспринимаемая инструментом, кН
686,5
Присоединительная резьба: со стороны забоя, со стороны устья плавающей гайки
В-60 З-86 Tr 96×8 (Р4)-LH
Перепад давления, МПа (кгс/см²)
31,4 (320)
Количество оборотов вправо для механического разъединения, шт
20
Масса, кг
126
Максимальная температура, К (°С)
393 (120)
Диаметр проходного канала, мм
51
Длина, мм
3805
Максимальная осевая нагрузка, воспринимаемая инструментом, кН
883
Присоединительная резьба: со стороны забоя со стороны устья плавающей гайки
В-60 З-86 Tr 108×8 (Р4)-LH
Перепад давления, МПа (кгс/см²)
31,4 (320)
Количество оборотов вправо для механического разъединения, шт
20
Масса, кг
128
Максимальная температура, К (°С)
393 (120)
Диаметр проходного канала, мм
51
Длина изделия, мм
3810
Максимальная осевая нагрузка, воспринимаемая инструментом, кН
900
Присоединительная резьба: со стороны забоя со стороны устья плавающей гайки
В-60 З-86 Tr 118×8 (Р4)-LH
Перепад давления, МПа (кгс/см²)
30,9 (315)
Количество оборотов вправо для механического разъединения, шт
20
Масса, кг
131
Максимальная температура, К (°С)
373 (100)
Диаметр проходного канала, мм
51
Длина, мм
3805
Максимальная осевая нагрузка, воспринимаемая инструментом, кН
981
Присоединительная резьба: со стороны забоя со стороны устья плавающей гайки
В-60 З-102 Tr 108×8 (Р4)-LH
Перепад давления, МПа (кгс/см²)
31,4 (320)
Количество оборотов вправо для механического разъединения, шт
20
Масса, кг
155
Максимальная температура, К (°С)
393 (120)
Диаметр проходного канала, мм
55
Длина, мм
3805
Максимальная осевая нагрузка, воспринимаемая инструментом, кН
882
Присоединительная резьба: со стороны забоя со стороны устья плавающей гайки
В-60 З-102 Tr 108×8 (Р4)-LH
Перепад давления, МПа (кгс/см²)
31,4 (320)
Количество оборотов вправо для механического разъединения, шт
20
Масса, кг
143
Максимальная температура, К (°С)
393 (120)
Диаметр проходного канала, мм
51
Длина, мм
4938
Максимальная осевая нагрузка, воспринимаемая инструментом, кН
686
Присоединительная резьба: со стороны забоя со стороны устья плавающей гайки
НКТ-60 Tr 90х5, Tr 115×6-LH
Перепад давления, МПа (кгс/см²)
35,0 (357)
Давление активации гидравлического механизма отсоединения, МПа (кгс/см2)
22,0±2,0 (224±20)
Количество оборотов вправо для механического разъединения, шт
20
Масса, кг
205
Максимальная температура, К (°С)
393 (120)
Диаметр проходного канала, мм
93
Длина, мм
3159
Максимальная осевая нагрузка, воспринимаемая инструментом, кН
981
Присоединительная резьба: со стороны забоя со стороны устья плавающей гайки
НКТ 114 З-133 Tr 170×8 -LH
Перепад давления, МПа (кгс/см²)
35,0 (357)
Количество оборотов вправо для механического разъединения, шт
20
Масса, кг
213
Максимальная температура, К (°С)
393 (120)
Описание
Инструмент посадочный предназначен для спуска в скважину, приведения в действие технологической оснастки “хвостовика“, разъединения инструмента и “хвостовика” до цементирования или после.
