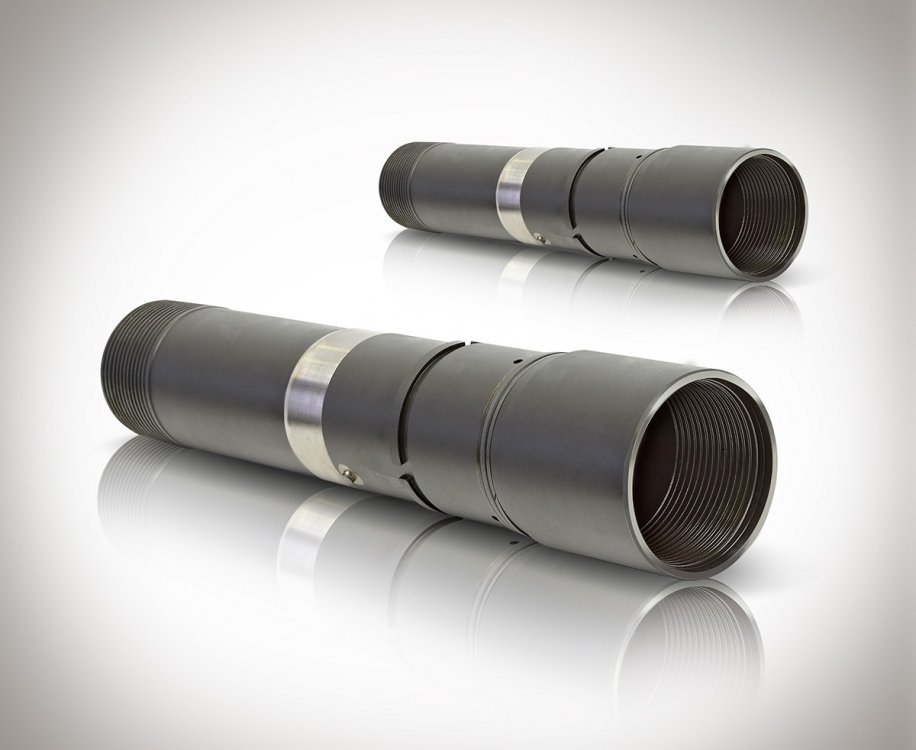

Муфта ГРПВ
Характеристики
Диаметр муфты наружный по телу, мм, max
116
Диаметр муфты внутренний после разбуривания, мм, min
88
Количество разрывных портов
15
Диаметр окна разрывного порта, мм
12
Максимальный темп закачки, м3/мин
3,2
Максимально допустимая нагрузка на растяжение, тонн
68
Масса, кг, не более
11
Максимальная рабочая температура, К (0С)
373 (100)
Длина муфты, мм
450
Присоединительная резьба, муфта-ниппель
ОТТМ 102 ТУ 14-161-163-96
Абсолютное давление (внутри муфты) активации разрывных портов, МПа (кгс/см2): ЗХБ 100.13.00.000 ЗХБ 100.13.00.000–01 ЗХБ 100.13.00.000–02 ЗХБ 100.13.00.000–03 ЗХБ 100.13.00.000–04 ЗХБ 100.13.00.000–05 ЗХБ 100.13.00.000–06 ЗХБ 100.13.00.000–07 ЗХБ 100.13.00.000–08 ЗХБ 100.13.00.000–09
25…30 (255…306) 30…35 (306…357) 35…40 (357…408) 40…45 (408…459) 45…50 (459…510) 50…55 (510…561) 58…63 (591…642) 63…68 (642…693) 68…73 (693…744) 73…77 (744…785)
Диаметр муфты наружный по телу, мм, max
132
Диаметр муфты внутренний после разбуривания, мм, min
99
Количество разрывных портов
15
Диаметр окна разрывного порта, мм
12
Максимальный темп закачки, м3/мин
3,2
Максимально допустимая нагрузка на растяжение, тонн
68
Масса, кг
17
Максимальная рабочая температура, °С
423 (150)
Длина муфты, мм
500
Присоединительная резьба, муфта-ниппель
ОТТМ 114 ГОСТ 632-80
Абсолютное давление (внутри муфты) активации разрывных портов, МПа (кгс/см2): ЗХБ 200.03.00.000 ЗХБ 200.03.00.000–01 ЗХБ 200.03.00.000–02 ЗХБ 200.03.00.000–03 ЗХБ 200.03.00.000–04 ЗХБ 200.03.00.000–05 ЗХБ 200.03.00.000–06 ЗХБ 200.03.00.000–07 ЗХБ 200.03.00.000–08 ЗХБ 200.03.00.000–09
25…30 (255…306) 30…35 (306…357) 35…40 (357…408) 40…45 (408…459) 45…50 (459…510) 50…55 (510…561) 58…63 (591…642) 63…68 (642…693) 68…73 (693…744) 73…77 (744…785)
Наружный диаметр, мм
116
Внутренний диаметр, мм
88
Длина изделия, мм
450
Присоединительная резьба
ОТТМ 102
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2):
Абсолютное 25,0 — 30,0 (255—306) 30,0 — 35,0 (306—357) 35,0 — 40,0 (357—408) 40,0 — 45,0 (408—459) 45,0 — 50,0 (459—510) 50,0 — 55,0 (510—561) 58,0 — 63,0 (591—642) 63,0 — 68,0 (642—693) 68,0 — 73,0 (693—744) 73,0 — 77,0 (744—785
Монтажные патрубки
-
Диаметр окна, мм
12
Количество окон
15
Общая площадь окон муфты, мм2
1696
Максимальный темп закачки, м3/мин
3,2
Возможность повторного закрытия/открытия
Нет
Усилие на втулку закрывающую, кН (кгс)
-
Максимальное допускаемое усилие на втулку закрывающую, кН (тс)
-
Масса, кг
10,9
Максимальная температура, К (°С)
373(100)
Наружный диаметр, мм
132
Внутренний диаметр, мм
99
Длина изделия, мм
500
Присоединительная резьба
ОТТМ 114
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
77
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2):
Абсолютное 25,0 +5,0/-2,0 (255 +51/-20) 30,0 +5,0/-2,0 (306 +51/-20) 35,0 +5,0/-2,0 (357 +51/-20) 40,0 +5,0/-3,0 (408 +51/-31) 45,0 +5,0/-3,0 (459 +51/-31) 50,0 +5,0/-3,0 (510 +51/-31) 58,0 +5,0/-4,0 (591 +51/-41) 63,0 +5,0/-4,0 (642 +51/-41) 68,0 ± 5,0 (693 ± 51) 73,0 +4,0/-5,0 (744 +41/-51)
Монтажные патрубки
-
Диаметр окна, мм
12
Количество окон
15
Общая площадь окон муфты, мм2
1696
Максимальный темп закачки, м3/мин
3,2
Возможность повторного закрытия/открытия
Нет
Усилие на втулку закрывающую, кН (кгс)
-
Максимальное допускаемое усилие на втулку закрывающую, кН (тс)
-
Масса, кг
17
Максимальная температура, К (°С)
423 (150)
Наружный диаметр, мм
133
Внутренний диаметр, мм
99
Длина изделия, мм
500
Присоединительная резьба
ОТТМ 114
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2):
Абсолютное 25,0 +5,0/-2,0 (255 +51/-20) 30,0 +5,0/-2,0 (306 +51/-20) 35,0 +5,0/-2,0 (357 +51/-20) 40,0 +5,0/-3,0 (408 +51/-31) 45,0 +5,0/-3,0 (459 +51/-31) 50,0 +5,0/-3,0 (510 +51/-31) 55,0 +5,0/-4,0 (561 +51/-41) 60,0 +5,0/-4,0 (612 +51/-41) 65,0 +5,0/-5,0 (663 +51/-51)
Монтажные патрубки
-
Диаметр окна, мм
18,5
Количество окон
20
Общая площадь окон муфты, мм2
5376
Максимальный темп закачки, м3/мин
4,5
Возможность повторного закрытия/открытия
Нет
Усилие на втулку закрывающую, кН (кгс)
-
Максимальное допускаемое усилие на втулку закрывающую, кН (тс)
-
Масса, кг
17,8
Максимальная температура, К (°С)
423 (150)
Наружный диаметр, мм
133
Внутренний диаметр, мм
99
Длина изделия, мм
280
Присоединительная резьба
ОТТМ 114
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2):
30,0…35,0 (306…357)
Монтажные патрубки
-
Диаметр окна, мм
22
Количество окон
8
Общая площадь окон муфты, мм2
3000
Максимальный темп закачки, м3/мин
4,5
Возможность повторного закрытия/открытия
Нет
Усилие на втулку закрывающую, кН (кгс)
-
Максимальное допускаемое усилие на втулку закрывающую, кН (тс)
-
Масса, кг
8,4
Максимальная температура, К (°С)
423 (150)
Наружный диаметр, мм
132
Внутренний диаметр, мм
99
Длина изделия, мм
500
Присоединительная резьба
ВС 114,30
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
77
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2):
Абсолютное 25,0 +5,0/-2,0 (255 +51/-20) 30,0 +5,0/-2,0 (306 +51/-20) 35,0 +5,0/-2,0 (357 +51/-20) 40,0 +5,0/-3,0 (408 +51/-31) 45,0 +5,0/-3,0 (459 +51/-31) 50,0 +5,0/-3,0 (510 +51/-31) 58,0 +5,0/-4,0 (591 +51/-41) 63,0 +5,0/-4,0 (642 +51/-41) 68,0 ± 5,0 (693 ± 51) 73,0 +4,0/-5,0 (744 +41/-51)
Монтажные патрубки
-
Диаметр окна, мм
12
Количество окон
15
Общая площадь окон муфты, мм2
1696
Максимальный темп закачки, м3/мин
4,5
Возможность повторного закрытия/открытия
Нет
Усилие на втулку закрывающую, кН (кгс)
-
Максимальное допускаемое усилие на втулку закрывающую, кН (тс)
-
Масса, кг
26
Максимальная температура, К (°С)
423 (150)
Наружный диаметр, мм
170
Внутренний диаметр, мм
121
Длина изделия, мм
550
Присоединительная резьба
ОТТМ 140
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2):
Абсолютное 25,0 +5,0/-2,0 (255 +51/-20) 30,0 +5,0/-2,0 (306 +51/-20) 35,0 +5,0/-2,0 (357 +51/-20) 40,0 +5,0/-3,0 (408 +51/-31) 45,0 +5,0/-3,0 (459 +51/-31) 50,0 +5,0/-3,0 (510 +51/-31) 58,0 +5,0/-4,0 (591 +51/-41) 63,0 +5,0/-4,0 (642 +51/-41) 68,0 ± 5,0 (693 ± 51) 73,0 +4,0/-5,0 (744 +41/-51)
Монтажные патрубки
-
Диаметр окна, мм
12
Количество окон
24
Общая площадь окон муфты, мм2
2714
Максимальный темп закачки, м3/мин
4,5
Возможность повторного закрытия/открытия
Нет
Усилие на втулку закрывающую, кН (кгс)
-
Максимальное допускаемое усилие на втулку закрывающую, кН (тс)
-
Масса, кг
31,6
Максимальная температура, К (°С)
423 (150)
Наружный диаметр, мм
170
Внутренний диаметр, мм
121
Длина изделия, мм
550
Присоединительная резьба
ВС 139,70
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2):
Абсолютное 25,0 +5,0/-2,0 (255 +51/-20) 30,0 +5,0/-2,0 (306 +51/-20) 35,0 +5,0/-2,0 (357 +51/-20) 40,0 +5,0/-3,0 (408 +51/-31) 45,0 +5,0/-3,0 (459 +51/-31) 50,0 +5,0/-3,0 (510 +51/-31) 58,0 +5,0/-4,0 (591 +51/-41) 63,0 +5,0/-4,0 (642 +51/-41) 68,0 ± 5,0 (693 ± 51) 73,0 +4,0/-5,0 (744 +41/-51)
Монтажные патрубки
-
Диаметр окна, мм
12
Количество окон
24
Общая площадь окон муфты, мм2
2714
Максимальный темп закачки, м3/мин
4,5
Возможность повторного закрытия/открытия
Нет
Усилие на втулку закрывающую, кН (кгс)
-
Максимальное допускаемое усилие на втулку закрывающую, кН (тс)
-
Масса, кг
27,5
Максимальная температура, К (°С)
423 (150)
Наружный диаметр, мм
176
Внутренний диаметр, мм
132,1
Длина изделия, мм
550
Присоединительная резьба
ВС 146,05
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2):
Абсолютное 25,0 +5,0/-2,0 (255 +51/-20) 30,0 +5,0/-2,0 (306 +51/-20) 35,0 +5,0/-2,0 (357 +51/-20) 40,0 +5,0/-3,0 (408 +51/-31) 45,0 +5,0/-3,0 (459 +51/-31) 50,0 +5,0/-3,0 (510 +51/-31) 55,0 +5,0/-4,0 (561 +51/-41) 60,0 +5,0/-4,0 (612 +51/-41)
Монтажные патрубки
-
Диаметр окна, мм
15
Количество окон
15
Общая площадь окон муфты, мм2
2651
Максимальный темп закачки, м3/мин
4,5
Возможность повторного закрытия/открытия
Нет
Усилие на втулку закрывающую, кН (кгс)
-
Максимальное допускаемое усилие на втулку закрывающую, кН (тс)
-
Масса, кг
30,9
Максимальная температура, К (°С)
423 (150)
Наружный диаметр, мм
176
Внутренний диаметр, мм
132
Длина изделия, мм
3400
Присоединительная резьба
ВС 146,05
Максимальное дифференциальное давление выдерживаемое муфтой, МПа (кгс/см2)
70
Группа прочности
Р110
Давления открытия окон муфты, МПа (кгс/см2):
Абсолютное 25,0 — 30,0 (255—306) 30,0 — 35,0 (306—357) 35,0 — 40,0 (357—408) 40,0 — 45,0 (408—459) 45,0 — 50,0 (459—510) 50,0 — 56,0 (510—571) 58,0 — 64,0 (591—653) 63,0 — 69,0 (642—704)
Монтажные патрубки
+
Диаметр окна, мм
18,5
Количество окон
15
Общая площадь окон муфты, мм2
4030
Максимальный темп закачки, м3/мин
4,5
Возможность повторного закрытия/открытия
Нет
Усилие на втулку закрывающую, кН (кгс)
-
Максимальное допускаемое усилие на втулку закрывающую, кН (тс)
-
Масса, кг
124
Максимальная температура, К (°С)
423 (150)
Описание
Муфта ГРПВ с вышибными окнами предназначена для гидроразрыва интервала открытого ствола при проведении работ по ГРП. Активация производится созданием абсолютного или дифференциального ( в зависимости от модификации) давления внутри муфты.
