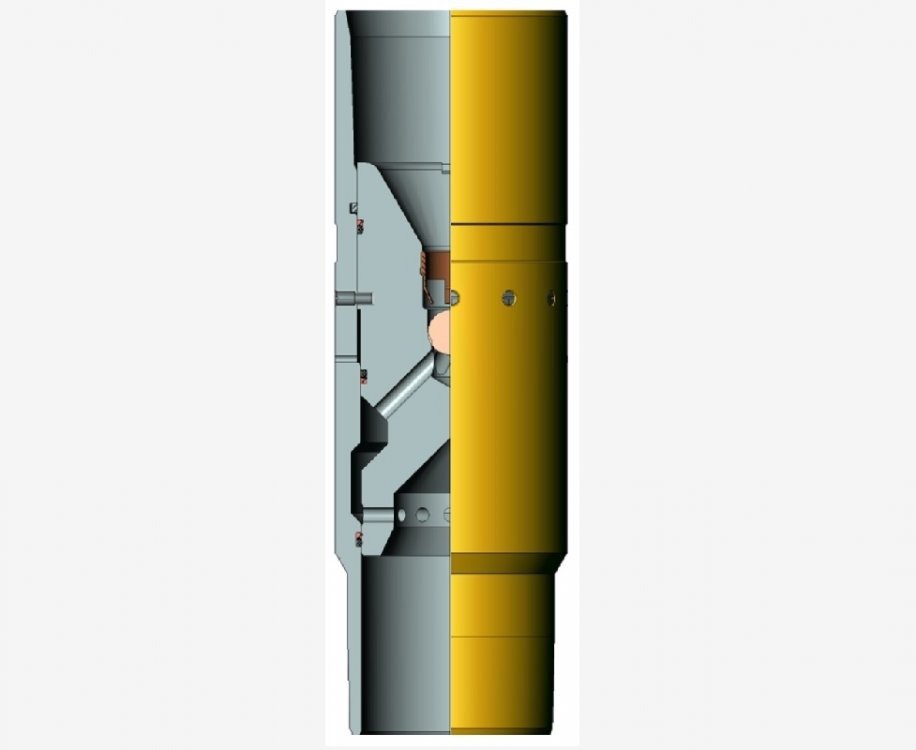

Муфта ГРПЦ

Диаметр муфты наружный по телу, мм

128

Длина муфты, мм

405

Присоединительная резьба, муфта-ниппель

ОТТМ 114 ГОСТ 632-80

Перепад давления закрытия окон муфты (после посадки шара), МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

19,61±1,96 (200±20) 17,94±1,96 (183±20) 16,37±1,96 (167±20) 14,71±1,96 (150±20) 13,04±1,96 (133±20) 11,47±1,47 (117±15) 9,81±1,47 (100±15) 8,14±1,47 (83±15) 6,57±1,47 (67±15) 4,90±1,47 (50±15)

Проходной диаметр посадочного седла муфты, мм (дюймы)

19 (0,748)

Размер шара, мм (дюймы)

25,4 (1)

Материал шара

БрАЖ9-4 ГОСТ 1628-78

Максимальный перепад давления на муфте, МПа (кгс/см2)

65 (663)

Максимальный темп закачки, м3/мин

4,5

Максимально допустимая нагрузка на растяжение, тонн

65

Масса, кг

21,6

Максимальная рабочая температура, К (°С)

423 (150)

Наружный диаметр, мм

115

Присоединительная резьба

ОТТМ 102

Шар, мм

25,4

Проходной диаметр седла, мм

21

Максимальный перепад давления на муфте, МПа (кгс/см2)

70(714)

Группа прочности

Р110

Перепад давления закрытия муфты (после посадки шара), МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

19,6±2,0 (200±20) 18,0±2,0 (184±20) 16,3±2,0 (166±20) 14,7±2,0 (150±20) 13,1±2,0 (134±20) 11,4±1,5 (116±15) 9,8±1,5 (100±15) 8,2±1,5 (84±15) 6,5±1,5 (66±15) 4,9±1,5 (50±15)

Максимальный темп закачки, м3/мин (л/с) при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

2,50 (41,7) 2,35 (39,2) 2,20 (36,7) 2,10 (35,0) 1,95 (32,5) 1,85 (30,0) 1,65 (27,5) 1,45 (24,2) 1,25 (20,8) 1,00 (16,5)

Масса, кг

18,5

Длина изделия, мм

420

Максимальная рабочая температура, К(°С)

423 (150)

Материал поршня

Сталь

Наружный диаметр, мм

115

Присоединительная резьба

ОТТМ 102

Шар, мм

20,0

Проходной диаметр седла, мм

17

Максимальный перепад давления на муфте, МПа (кгс/см2)

70,0 (714)

Группа прочности

Р110

Перепад давления закрытия муфты (после посадки шара), МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

19,6±2,0 (200±20) 18,0±2,0 (184±20) 16,3±2,0 (166±20) 14,7±2,0 (150±20) 13,1±2,0 (134±20) 11,4±1,5 (116±15) 9,8±1,5 (100±15) 8,2±1,5 (84±15) 6,5±1,5 (66±15) 4,9±1,5 (50±15)

Максимальный темп закачки, м3/мин (л/с) при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

2,50 (41,7) 2,35 (39,2) 2,20 (36,7) 2,10 (35,0) 1,95 (32,5) 1,85 (30,0) 1,65 (27,5) 1,45 (24,2) 1,25 (20,8) 1,00 (16,5)

Масса, кг

18,5

Длина изделия, мм

420

Максимальная температура, К(°С)

423 (150)

Материал поршня

Сталь

Наружный диаметр, мм

128

Присоединительная резьба

ОТТМ 114

Шар, мм

25,4

Проходной диаметр седла, мм

21

Максимальный перепад давления на муфте, МПа (кгс/см2)

70,0 (714)

Группа прочности

Р110

Перепад давления закрытия муфты (после посадки шара), МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

19,6±2,0 (200±20) 18,0±2,0 (184±20) 16,3±2,0 (166±20) 14,7±2,0 (150±20) 13,1±2,0 (134±20) 11,4±1,5 (116±15) 9,8±1,5 (100±15) 8,2±1,5 (84±15) 6,5±1,5 (66±15) 4,9±1,5 (50±15)

Максимальный темп закачки, м3/мин (л/с) при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

2,8 (48) 2,7 (45) 2,6 (43) 2,4 (40) 2,3 (38) 2,0 (34) 1,9 (32) 1,7 (28) 1,4 (24) 1,2 (20

Масса, кг

24,1

Длина изделия, мм

450

Максимальная температура, К(°С)

423 (150)

Материал поршня

Сталь

Наружный диаметр, мм

128

Присоединительная резьба

ОТТМ 114

Шар, мм

31,8

Проходной диаметр седла, мм

28

Максимальный перепад давления на муфте, МПа (кгс/см2)

70,0 (714)

Группа прочности

Р110

Перепад давления закрытия муфты (после посадки шара), МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

19,6±2,0 (200±20) 18,0±2,0 (184±20) 16,3±2,0 (166±20) 14,7±2,0 (150±20) 13,1±2,0 (134±20) 11,4±1,5 (116±15) 9,8±1,5 (100±15) 8,2±1,5 (84±15) 6,5±1,5 (66±15) 4,9±1,5 (50±15)

Масса, кг

24,1

Длина изделия, мм

450

Максимальная температура, К(°С)

423 (150)

Материал поршня

Сталь

Наружный диаметр, мм

133

Присоединительная резьба

ОТТМ 114

Шар, мм

31,8

Проходной диаметр седла, мм

28

Максимальный перепад давления на муфте, МПа (кгс/см2)

70,0 (714)

Группа прочности

Р110

Перепад давления закрытия муфты (после посадки шара), МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

19,6±2,0 (200±20) 18,0±2,0 (184±20) 16,3±2,0 (166±20) 14,7±2,0 (150±20) 13,1±2,0 (134±20) 11,4±1,5 (116±15) 9,8±1,5 (100±15) 8,2±1,5 (84±15) 6,5±1,5 (66±15) 4,9±1,5 (50±15)

Максимальный темп закачки, м3/мин (л/с) при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

4,8 (80) 4,4 (74) 4,1 (69) 3,8 (63) 3,5 (58) 3,1 (52) 2,8 (47) 2,5 (41) 2,2 (36) 1,8 (30)

Масса, кг

28,1

Длина изделия, мм

470

Максимальная температура, К(°С)

393(120)

Материал поршня

Чугун

Наружный диаметр, мм

128

Присоединительная резьба

ВС 114

Шар, мм

25,4

Проходной диаметр седла, мм

21

Максимальный перепад давления на муфте, МПа (кгс/см2)

70,0 (714)

Группа прочности

Р110

Перепад давления закрытия муфты (после посадки шара), МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

19,6±2,0 (200±20) 18,0±2,0 (184±20) 16,3±2,0 (166±20) 14,7±2,0 (150±20) 13,1±2,0 (134±20) 11,4±1,5 (116±15) 9,8±1,5 (100±15) 8,2±1,5 (84±15) 6,5±1,5 (66±15) 4,9±1,5 (50±15)

Максимальный темп закачки, м3/мин (л/с) при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

2,8 (48) 2,7 (45) 2,6 (43) 2,4 (40) 2,3 (38) 2,0 (34) 1,9 (32) 1,7 (28) 1,4 (24) 1,2 (20

Масса, кг

26,2

Длина изделия, мм

520

Максимальная температура, К(°С)

423 (150)

Материал поршня

Сталь

Наружный диаметр, мм

154

Присоединительная резьба

ВС 139,70

Шар, мм

25,4

Проходной диаметр седла, мм

21

Максимальный перепад давления на муфте, МПа (кгс/см2)

70,0 (714)

Группа прочности

Р110

Перепад давления закрытия муфты (после посадки шара), МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

14,7±2,9 (150±30) 13,5±2,9 (138±30) 12,3±2,9 (125±30) 11,1±2,0 (113±20) 9,9±2,0 (101±20) 8,7±1,5 (89±15) 7,5±1,5 (76±15) 5,4±1,5 (84±15)

Максимальный темп закачки, м3/мин (л/с) при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

1,85 (30,8) 1,75 (29,2) 1,65 (27,5) 1,60 (26,7) 1,50 (25,0) 1,45 (24,2) 1,30 (21,7) 1,10 (18,2)

Масса, кг

51,7

Длина изделия, мм

700

Максимальная температура, К(°С)

423 (150)

Материал поршня

Чугун

Наружный диаметр, мм

166

Присоединительная резьба

ВС 146,05

Шар, мм

25,4

Проходной диаметр седла, мм

21

Максимальный перепад давления на муфте, МПа (кгс/см2)

70,0 (714)

Группа прочности

Р110

Перепад давления закрытия муфты (после посадки шара), МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

15,7±2,9 (160±30) 14,4±2,9 (147±30) 13,1±2,9 (134±30) 11,8±2,0 (120±20) 10,5±2,0 (107±20) 9,2±1,5 (94±15) 7,9±1,5 (81±15) 6,6±1,5 (67±15)

Максимальный темп закачки, м3/мин (л/с) при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов

1,85 (30,8) 1,75 (29,2) 1,65 (27,5) 1,60 (26,7) 1,50 (25,0) 1,45 (24,2) 1,30 (21,7) 1,10 (18,2)

Масса, кг

62,9

Длина изделия, мм

700

Максимальная температура, К(°С)

423 (150)

Материал поршня

Чугун
