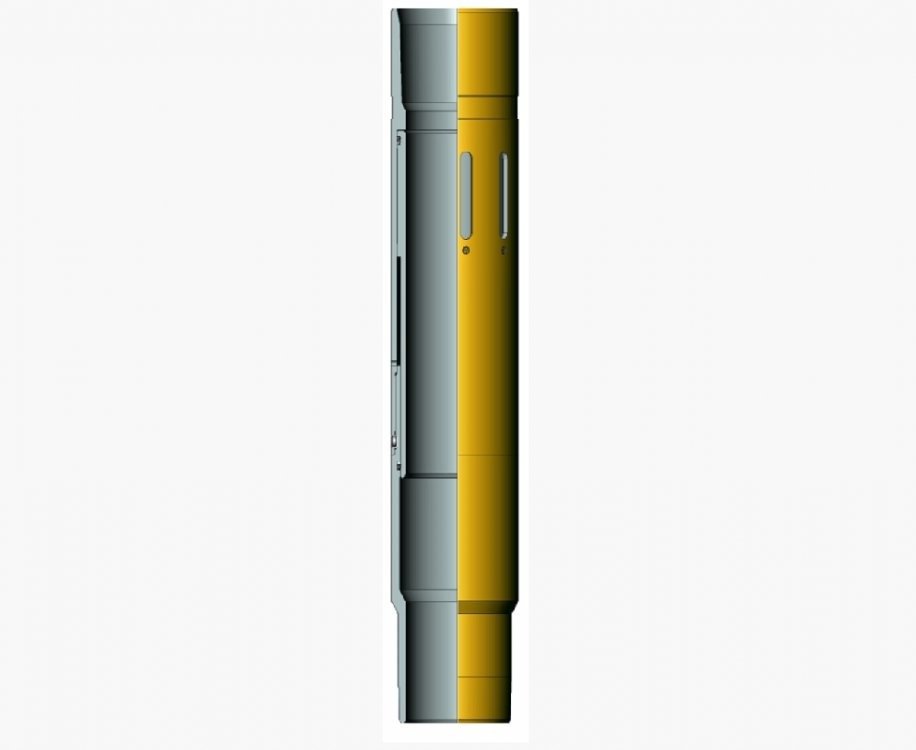

Муфта ГРПИ

Внутренний диаметр, мм

88,9±0,9

Наружный диаметр, мм

115

Длина, мм

120

Присоединительная резьба

ОТТМ 102 ТУ 14-161-163-96

Перепад давления открытия окон, МПа (кгс/см2)

14,7±1,47 (150±15)

Максимальное давление, МПа (кгс/см2)

40,2 (410)

Максимальный темп закачки, м3/мин

4,5

Максимально допустимая нагрузка на растяжение, т

68

Масса, кг

25

Максимальная рабочая температура, °С

373 (100)

Перепад давления открытия окон, МПа (кгс/см2)

19,6±1,47 (200±15)

Перепад давления открытия окон, МПа (кгс/см2)

24,5±1,96 (250±20)

Перепад давления открытия окон, МПа (кгс/см2)

29,4±1,96 (300±20)

Перепад давления открытия окон, МПа (кгс/см2)

34,3±1,96 (350±20)

Наружный диаметр, мм

115

Внутренний диаметр, мм

88

Присоединительная резьба

ОТТМ 102

Максимальный перепад давления на муфте, МПа (кгс/см2)

58,8

Группа прочности

Р110

Перепад давления открытия окон муфты, МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов при установке 2 срезных винтов

49,0±3,4 (500±35) 44,9±3,4 (458±35) 40,9±3,4 (417±35) 36,8±2,5 (375±25) 32,7±2,5 (333±25) 28,5±2,5 (291±25) 24,5±2,5 (250±25) 20,4±2,5 (208±25) 16,8±2,0 (167±20) 12,3±2,0 (125±20) 8,1±2,0 (83±20)

Размеры окна, мм

16х67

Эквивалентный диаметр одного циркуляционного отверстия муфты, мм

36

Количество окон

9

Общая площадь окон муфты, мм2

9153

Максимальный темп закачки, м3/мин

5,0

Возможность повторного закрытия/открытия

Нет

Усилие на втулку закрывающую, кН (кгс) Открыто – Закрыто Закрыто – Открыто

-

Максимальное допускаемое усилие на втулку закрывающую, кН (тс)

-

Масса, кг

16,1

Длина изделия, мм

642

Максимальная температура, К (°С)

373(100)

Наружный диаметр, мм

118

Внутренний диаметр, мм

89

Присоединительная резьба

ОТТМ 102

Максимальный перепад давления на муфте, МПа (кгс/см2)

70

Группа прочности

Р110

Перепад давления открытия окон муфты, МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов при установке 2 срезных винтов

39,2±2,9 (400±30) 34,3±2,9 (350±30) 29,4±2,9 (300±30) 24,5±2,5 (250±25) 19,6±2,0 (200±20) 14,7±2,0 (150±20)

Размеры окна, мм

20х60

Эквивалентный диаметр одного циркуляционного отверстия муфты, мм

37

Количество окон

6

Общая площадь окон муфты, мм2

6680

Максимальный темп закачки, м3/мин

4,5

Возможность повторного закрытия/открытия

Да

Усилие на втулку закрывающую, кН (кгс) Открыто – Закрыто Закрыто – Открыто

от 2,94 до 7,85 (от 300 до 800)

Максимальное допускаемое усилие на втулку закрывающую, кН (тс)

50 (5,1)

Масса, кг

32

Длина изделия, мм

1133

Максимальная температура, К (°С)

423 (150)

Наружный диаметр, мм

133

Внутренний диаметр, мм

98

Присоединительная резьба

ОТТМ 114

Максимальный перепад давления на муфте, МПа (кгс/см2)

70

Группа прочности

Р110

Перепад давления открытия окон муфты, МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов при установке 2 срезных винтов

50,0±3,0 (510±31) 45,0±3,0 (459±31) 40,0±3,0 (408±31) 35,0±3,0 (357±31) 30,0±3,0 (306±31) 25,0±2,5 (255±25) 20,0±2,0 (204±20) 15,0±2,0 (153±20)

Размеры окна, мм

20

Эквивалентный диаметр одного циркуляционного отверстия муфты, мм

20

Количество окон

24

Общая площадь окон муфты, мм2

7500

Максимальный темп закачки, м3/мин

4,5

Возможность повторного закрытия/открытия

Да

Усилие на втулку закрывающую, кН (кгс) Открыто – Закрыто Закрыто – Открыто

от 2,94 до 7,85 (от 300 до 800) от 9,81 до 14,71 (от 1000 до 1500)

Максимальное допускаемое усилие на втулку закрывающую, кН (тс)

100 (10,2)

Масса, кг

45,5

Длина изделия, мм

1154

Максимальная температура, К (°С)

373(100)

Наружный диаметр, мм

133

Внутренний диаметр, мм

100

Присоединительная резьба

ВС 114,30 ОТТМ 114

Максимальный перепад давления на муфте, МПа (кгс/см2)

70

Группа прочности

Р110

Перепад давления открытия окон муфты, МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов при установке 2 срезных винтов

39,2±2,9 (400±30) 34,3±2,9 (350±30) 29,4±2,9 (300±30) 24,5±2,5 (250±25) 19,6±2,0 (200±20) 14,7±2,0 (150±20)

Размеры окна, мм

24х50

Эквивалентный диаметр одного циркуляционного отверстия муфты, мм

37

Количество окон

8

Общая площадь окон муфты, мм2

8600

Максимальный темп закачки, м3/мин

4,5

Возможность повторного закрытия/открытия

Да

Усилие на втулку закрывающую, кН (кгс) Открыто – Закрыто Закрыто – Открыто

от 2,94 до 7,85 (от 300 до 800)

Максимальное допускаемое усилие на втулку закрывающую, кН (тс)

50 (5,1)

Масса, кг

48,9 51,5

Длина изделия, мм

1314

Максимальная температура, К (°С)

423 (150)

Наружный диаметр, мм

170

Внутренний диаметр, мм

121

Присоединительная резьба

ВС 139,70

Максимальный перепад давления на муфте, МПа (кгс/см2)

70

Группа прочности

Р110

Перепад давления открытия окон муфты, МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов при установке 2 срезных винтов

35,0±3,0 (357±31) 30,0±3,0 (306±31) 25,0±2,5 (255±25) 20,0±2,0 (204±20) 15,0±2,0 (153±20)

Размеры окна, мм

34х48

Эквивалентный диаметр одного циркуляционного отверстия муфты, мм

42

Количество окон

9

Общая площадь окон муфты, мм2

12400

Максимальный темп закачки, м3/мин

4,5

Возможность повторного закрытия/открытия

Да

Усилие на втулку закрывающую, кН (кгс) Открыто – Закрыто Закрыто – Открыто

от 2,94 до 7,85 (от 300 до 800)

Максимальное допускаемое усилие на втулку закрывающую, кН (тс)

100 (10,2)

Масса, кг

68,1

Длина изделия, мм

1080

Максимальная температура, К (°С)

423 (150)

Наружный диаметр, мм

170

Внутренний диаметр, мм

129

Присоединительная резьба

ВС 146,05

Максимальный перепад давления на муфте, МПа (кгс/см2)

70

Группа прочности

Р110

Перепад давления открытия окон муфты, МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов при установке 2 срезных винтов

39,2±2,9 (400±30) 34,3±2,9 (350±30) 29,4±2,9 (300±30) 24,5±2,5 (250±25) 19,6±2,0 (200±20) 14,7±2,0 (150±20)

Размеры окна, мм

30х55

Эквивалентный диаметр одного циркуляционного отверстия муфты, мм

43

Количество окон

9

Общая площадь окон муфты, мм2

13100

Максимальный темп закачки, м3/мин

4,5

Возможность повторного закрытия/открытия

Да

Усилие на втулку закрывающую, кН (кгс) Открыто – Закрыто Закрыто – Открыто

от 2,94 до 7,85 (от 300 до 800)

Максимальное допускаемое усилие на втулку закрывающую, кН (тс)

100 (10,2)

Масса, кг

62,2

Длина изделия, мм

1117

Максимальная температура, К (°С)

423 (150)
