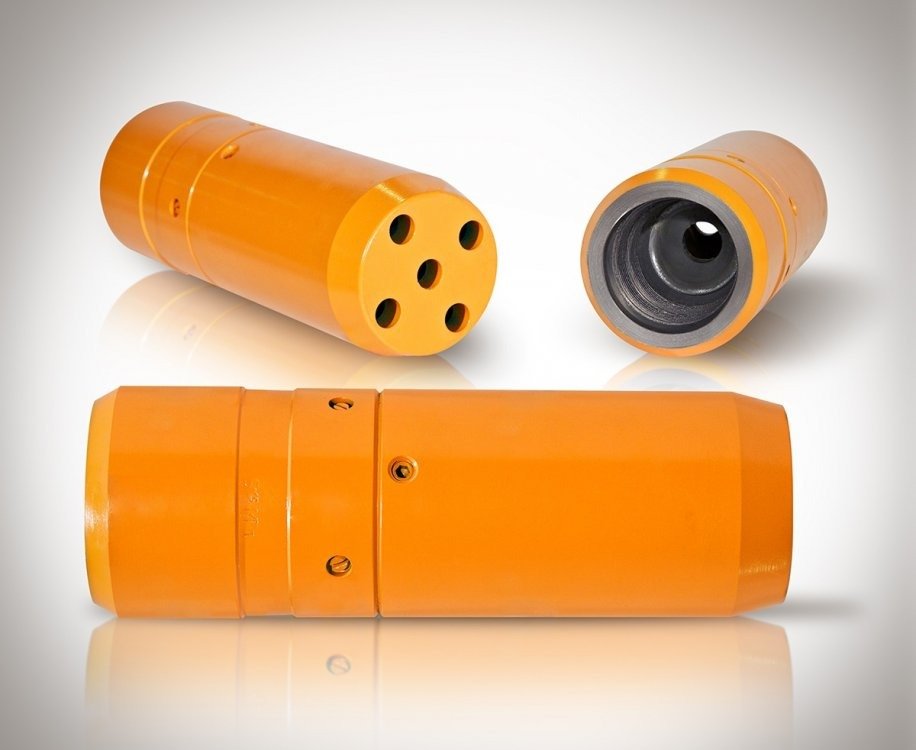

Наконечник
Характеристики
Внутренний диаметр промежуточной обсадной колонны, мм
147-155
Диаметр, мм
95
Диаметр манжет
-
Посадочный диаметр под шар 1", мм
22
Диаметр проходного канала, мм
22
Длина, мм
280
Присоединительная резьба
В-60 ГОСТ 633-80
Масса, кг
8,1
Максимальная рабочая температура, °С
373 (100)
Внутренний диаметр промежуточной обсадной колонны, мм
126-135
Диаметр, мм
86
Диаметр манжет, мм
86,2
Посадочный диаметр под шар 1", мм
22
Диаметр проходного канала, мм
22
Длина, мм
742,5
Присоединительная резьба
В-48 ГОСТ 633-80
Масса, кг
15,8
Максимальная рабочая температура, °С
373 (100)
Внутренний диаметр промежуточной обсадной колонны, мм
147 – 155
Диаметр, мм
95
Диаметр манжет, мм
101,6
Посадочный диаметр под шар 1", мм
22
Диаметр проходного канала, мм
22
Длина, мм
741
Присоединительная резьба
В-48 ГОСТ 633-80
Масса, кг
16,4
Максимальная рабочая температура, °С
373 (100)
Внутренний диаметр промежуточной обсадной колонны, мм
147 – 155
Диаметр, мм
95
Диаметр манжет, мм
101,6
Посадочный диаметр под шар 1", мм
22
Диаметр проходного канала, мм
22
Длина, мм
998
Присоединительная резьба
60 ГОСТ 633-80
Масса, кг
20
Максимальная рабочая температура, °С
373 (100)
Уплотняемый диаметр, мм
88,5
Длина изделия, мм
355
Присоединительная резьба, муфта-ниппель
В-60
Давление среза винтов, МПа (кгс/см2)
16…20 (163…204)
Диаметр активационного шара, дюйм (мм)
1,0 (25,4)
Масса, кг
9,5
Максимальная температура, К (С)
373 (100)
Длина изделия, мм
198
Присоединительная резьба, муфта ниппель
В-60
Давление среза винтов, МПа (кгс/см2)
20±2 (204±20) 24±2* (245±20)
Диаметр активационного шара, дюйм (мм)
1,5 (38,2)
Масса, кг
3,8
Максимальная температура, К (°С)
403 (130)
Длина изделия, мм
327
Присоединительная резьба, муфта ниппель
В-60
Давление среза винтов, МПа (кгс/см2)
16,5+1,5 (168+15) 18±3 (183±30,6)
Диаметр активационного шара, дюйм (мм)
1,0 (25,4)
Масса, кг
9,9
Максимальная температура, К (°С)
373 (100)
Уплотняемый диаметр, мм
100
Длина, мм
741
Присоединительная резьба, муфта-ниппель
В-48
Давление среза винтов, МПа (кгс/см2)
16,5+1,5 (168+15)
Диаметр активационного шара, дюйм (мм)
1,0 (25,4)
Масса, кг
16,4
Максимальная температура, К (°С)
373 (100)
Вертлюг для трубы НКТ
Да
Уплотняемый диаметр, мм
111,6
Длина, мм
1930
Присоединительная резьба, муфта-ниппель
В-60 НКТ 60
Давление среза винтов, МПа (кгс/см2)
16…20 (163…204)
Диаметр активационного шара, дюйм (мм)
1,0 (25,4)
Масса, кг
36
Максимальная температура, К (С)
373 (100)
Описание
Предназначен для посадки шара и приведения в действие подвески гидравлической в нецементируемом хвостовике.
