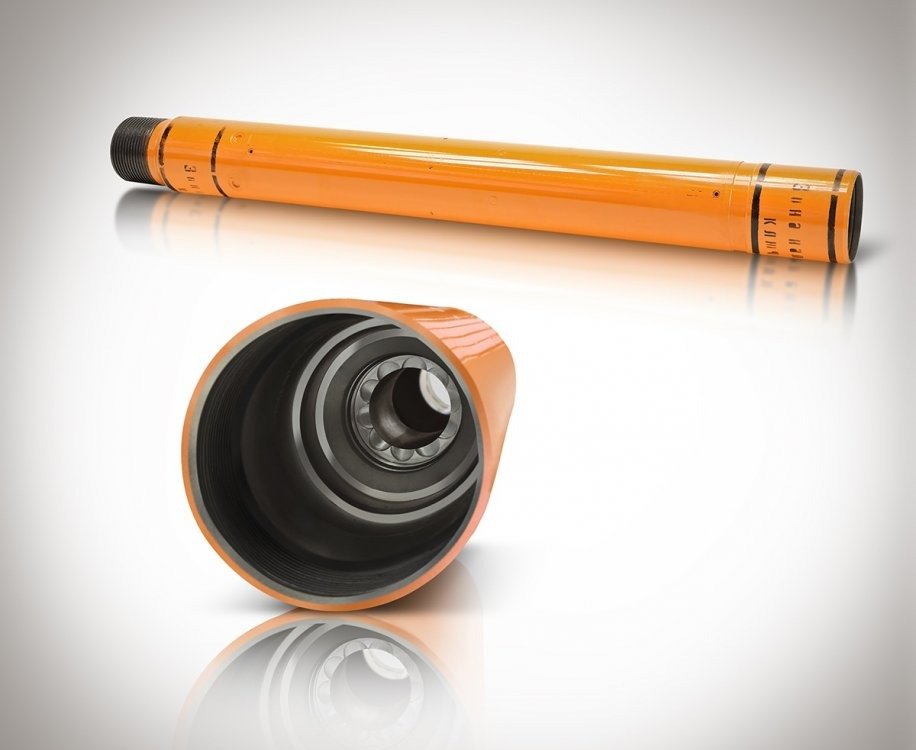

Муфта ГРПП РС 114 с растворимым седлом
Характеристики
Наружный диаметр, мм
133
Внутренний диаметр, мм
99
Длина, мм
1409
Присоединительная резьба
ОТТМ 114
Максимальный перепад давления на муфте, МПа (кгс/см2)
70
Группа прочности
Р110
Перепад давления открытия окон муфты, МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов
26,2±2,0 (267±20)
Перепад давления открытия окон муфты (после посадки шара), МПа (кгс/см2): при установке 9 срезных винтов
31,4±2,5 (320±25) 28,8±2,5 (294±25) 26,2±2,5 (267±25) 23,6±2,5 (241±25) 20,9±2,5 (213±25) 18,3±2,0 (187±20) 15,7±2,0 (160±20) 13,1±2,0 (134±20) 10,5±2,0 (107±20) 7,9±2,0 (81±20)
Размер шара, дюймы (мм)/ Проходной диаметр седла, дюймы (мм): -00 -01 -02 -03 -04 -05 -06 -07 -08 -09
1,25 (31,8)/ 1,032 (26,2) 1,50 (38,1)/ 1,28 (32,5) 1,75 (44,5)/ 1,532 (38,9) 2,00 (50,8)/ 1,772 (45,0) 2,25 (57,2)/ 2,02 (51,3) 2,50 (63,5)/ 2,272 (57,7) 2,75 (69,9)/ 2,52 (64,0) 3,00 (76,2)/ 2,775 (70,5) 3,25 (82,6)/ 3,032 (77,0) 3,50 (88,9)/ 3,275 (83,2)
Материал седла
Растворимый в скважинных условиях
Размеры окна, мм
12х80
Эквивалентный диаметр одного циркуляционного отверстия муфты, мм
34
Количество окон
9
Общая площадь окон муфты, мм2
8362
Максимальный темп закачки, м3/мин
4,5
Возможность повторного закрытия/открытия
Да
Усилие на втулку закрывающую, кН (кгс)
от 2,94 до 7,85 (от 300 до 800)
Максимальное допускаемое усилие на втулку закрывающую, кН (тс)
100 (10,2)
Масса, кг
54
Максимальная температура, К (°С)
373 (100)
Наружный диаметр, мм
133
Внутренний диаметр, мм
100
Длина изделия, мм
1172
Присоединительная резьба
ВС 114,30
Максимальный перепад давления на муфте, МПа (кгс/см2)
70
Группа прочности
Р110
Перепад давления открытия окон муфты, МПа (кгс/см2): при установке 12 срезных винтов при установке 11 срезных винтов при установке 10 срезных винтов при установке 9 срезных винтов при установке 8 срезных винтов при установке 7 срезных винтов при установке 6 срезных винтов при установке 5 срезных винтов при установке 4 срезных винтов при установке 3 срезных винтов
31,4±2,5 (320±25) 28,8±2,5 (294±25) 26,2±2,5 (267±25) 23,6±2,5 (241±25) 20,9±2,5 (213±25) 18,3±2,0 (187±20) 15,7±2,0 (160±20) 13,1±2,0 (134±20) 10,5±2,0 (107±20) 7,9±2,0 (81±20)
Размер шара, дюймы (мм)/ Проходной диаметр седла, дюймы (мм): -00 -01 -02 -03 -04 -05 -06 -07 -08 -09 -10 -11 -12 -13 -14 -15 -16 -17 -18 -19 -20 -21 -22 -23 -24 -25 -26 -27 -28 -29 -30 -31 -32 -33
1,25 (31,8)/ 1,032 (26,2) 1,50 (38,1)/ 1,28 (32,5) 1,75 (44,5)/ 1,532 (38,9) 2,00 (50,8)/ 1,772 (45,0) 2,25 (57,2)/ 2,02 (51,3) 2,50 (63,5)/ 2,272 (57,7) 2,75 (69,9)/ 2,52 (64,0) 3,00 (76,2)/ 2,775 (70,5) 3,25 (82,6)/ 3,032 (77,0) 3,50 (88,9)/ 3,275 (83,2)
Материал седла
Растворимый в скважинных условиях
Размеры окна, мм
12х80
Эквивалентный диаметр одного циркуляционного отверстия муфты, мм
34
Количество окон
9
Общая площадь окон муфты, мм2
8362
Максимальный темп закачки, м3/мин
4,5
Возможность повторного закрытия/открытия
Да
Усилие на втулку закрывающую, кН (кгс)
от 2,94 до 7,85 (от 300 до 800)
Максимальное допускаемое усилие на втулку закрывающую, кН (тс)
100 (10,2)
Масса,кг
42
Максимальная температура, К (°С)
373 (100)
Плотность водного раствора NaCl, г/см3, (концентрация, г/л)
0,998 (0,35)
Температура водного раствора NaCl, К (˚С)
273 - 373 (0 – 100)
Расчетное время нахождения муфты в скважинных условиях до проведения ГРП, сут.*
90
Расчетное время полного растворения седла, сут.
-
Плотность водного раствора NaCl, г/см3, (концентрация, г/л)
1,016 (30)
Температура водного раствора NaCl, К (˚С)
333 (60)
Расчетное время нахождения муфты в скважинных условиях до проведения ГРП, сут.*
14
Расчетное время полного растворения седла, сут.
90
Плотность водного раствора NaCl, г/см3, (концентрация, г/л)
1,05 (76)
Температура водного раствора NaCl, К (˚С)
368 (95)
Расчетное время нахождения муфты в скважинных условиях до проведения ГРП, сут.*
12
Расчетное время полного растворения седла, сут.
74
Плотность водного раствора NaCl, г/см3, (концентрация, г/л)
1,1 (152,5)
Температура водного раствора NaCl, К (˚С)
285 (12)
Расчетное время нахождения муфты в скважинных условиях до проведения ГРП, сут.*
10
Расчетное время полного растворения седла, сут.
65
Плотность водного раствора NaCl, г/см3, (концентрация, г/л)
1,2 (315)
Температура водного раствора NaCl, К (˚С)
285 (12)
Расчетное время нахождения муфты в скважинных условиях до проведения ГРП, сут.*
14
Расчетное время полного растворения седла, сут.
84
Описание
Муфта ГРПП предназначена для гидроразрыва интервала открытого ствола при проведении работ по ГРП. Активация муфты производится путём посадки шара в седло муфты и создания давления активации муфты. Седло растворяется в солевом растворе, время растворения зависит от концентрации и температуры солевого раствора. Имеет возможность повторного закрытия/открытия специальным инструментом.
